Le tuyau à gaz galvanisé est un tuyau en acier recouvert d'un revêtement protecteur en zinc, spécialement conçu pour être utilisé dans les systèmes de tuyauterie de gaz combustible (par exemple, gaz naturel ou propane).
La galvanisation (revêtement de zinc) protège l'acier contre la corrosion, un facteur essentiel pour la durabilité et la sécurité du tuyau galvanisé. Son filetage permet des raccords simples et sécurisés.
La norme EN 10255 comporte deux types :Caractères gras et caractères moyens.
OD :10,6-166,5 mm
WT :2,0-5,4 mm
L:5800 mm/6000 mm
Fin du processus :Lisse, filetée, filetée et emboîtée.
Tuyaux et tubes en acier galvanisé pour gaz EN10255 : Composition chimique et propriétés mécaniques :
| Acier de qualité | Composition chimique % | Propriétés mécaniques | ||||||
| limite d'élasticité | Résistance à la traction | Élongation | ||||||
| Nom de l'acier | Numéro d'acier | C max | Mn max | P max | S max | ReH min. (MPa) | Rm (MPa) | Au moins % |
| S195T | 1,0026 | 0,20 | 1,40 | 0,035 | 0,030 | 195 | 320 à 520 | 20 |
Tuyaux et tubes en acier galvanisé pour gaz EN10255, séries lourdes et moyennes :
| Spécifié à l'extérieur diamètreun | Fil Taille | diamètre extérieur | H | M | |||||
| Série lourde | Série moyenne | ||||||||
| D (mm) | R | max. (mm) | min. (mm) | Mur épaisseur | Masse par unité longueur du tube nu | Mur épaisseur | Masse par unité longueur du tube nu | ||
| T (mm) | Extrémité simple (kg/m) | Prise (kg/m) | T (mm) | Extrémité simple (kg/m) | Fileté et emboîté (kg/m) | ||||
| 10.2 | 1/8 | 10.6 | 9.8 | 2.6 | 0,487 | 0,490 | 2.0 | 0,404 | 0,407 |
| 13,5 | 1/4 | 14.0 | 13.2 | 2.9 | 0,765 | 0,769 | 2.3 | 0,641 | 0,645 |
| 17.2 | 3/8 | 17,5 | 16.7 | 2.9 | 1.02 | 1.03 | 2.3 | 0,839 | 0,845 |
| 21.3 | 1/2 | 21.8 | 21.0 | 3.2 | 1,44 | 1,45 | 2.6 | 1.21 | 1.22 |
| 26.9 | 3/4 | 27.3 | 26,5 | 3.2 | 1,87 | 1,88 | 2.6 | 1,56 | 1,57 |
| 33,7 | 1 | 34.2 | 33,3 | 4.0 | 2,93 | 2,95 | 3.2 | 2.41 | 2,43 |
| 42.4 | 1 1/4 | 42,9 | 42.0 | 4.0 | 3,79 | 3,82 | 3.2 | 3.10 | 3.13 |
| 48,3 | 1 1/2 | 48,8 | 47,9 | 4.0 | 4,37 | 4.41 | 3.2 | 3,56 | 3,60 |
| 60,3 | 2 | 60,8 | 59,7 | 4.5 | 6.19 | 6.26 | 3.6 | 5.03 | 5.10 |
| 76.1 | 2 1/2 | 76,6 | 75,3 | 4.5 | 7,93 | 8.05 | 3.6 | 6.42 | 6,54 |
| 88,9 | 3 | 89,5 | 88.0 | 5.0 | 10.3 | 10,5 | 4.0 | 8,36 | 8,53 |
| 114,3 | 4 | 115,0 | 113.1 | 5.4 | 14,5 | 14.8 | 4.5 | 12.2 | 12,5 |
| 139,7 | 5 | 140,8 | 138,5 | 5.4 | 17.9 | 18.4 | 5.0 | 16.6 | 17.1 |
| 165.1 | 6 | 166,5 | 163,9 | 5.4 | 21.3 | 21.9 | 5.0 | 19.8 | 20.4 |
| unPour connaître la relation entre le diamètre extérieur spécifié (D), la taille du filetage (R) et le diamètre nominal (DN), voir l'annexe A. T = épaisseur de paroi spécifiée. | |||||||||
EN 10255Tube en acier galvanisé à chaudne peuvent être fabriqués qu'à l'aide du « procédé de soudage ». Les procédés de base sont divisés en deux catégories, adaptées à différentes tailles et précisions :
Adapté aux tuyaux d'un diamètre extérieur ≤ 219 mm. Un courant haute fréquence est utilisé pour chauffer le bord du tuyau en acier, puis celui-ci est comprimé et soudé. La résistance de la soudure est ≥ 90 % de celle du matériau de base. Ce procédé offre une productivité élevée et des coûts maîtrisés. Il est couramment utilisé dans le transport d'eau et de gaz pour les réseaux municipaux.
Convient aux tuyaux de grand diamètre avec un diamètre extérieur supérieur à 219 mm. Le soudage à l'arc submergé (SAW) offre une pénétration de soudure profonde et une qualité constante, tandis que le soudage à l'arc plasma (PAW) offre une haute précision et convient au transport industriel de fluides à basse pression (tels que les tuyaux d'eau de refroidissement).
●Inspection visuelle :Absence de fissures, plis, cicatrices ou délamination en surface. Profondeur de rouille ≤ 10 % de l'épaisseur de la paroi. Hauteur de saillie de la soudure ≤ 2 mm (tube ERW).
●Inspection dimensionnelle :Mesurez le diamètre extérieur, l'épaisseur de paroi et l'ovalité de chaque tuyau pour garantir la conformité aux tolérances de la norme EN 10255.
●Essais mécaniques :Trois échantillons sont prélevés dans chaque lot et soumis à des essais de traction et de flexion (angle de pliage : 180°, diamètre au centre de pliage : 3 fois l’épaisseur de la paroi). L’acceptation est déterminée par l’absence de fissures.
●Essais de pression hydraulique :Tous les tuyaux sont soumis à un test hydrostatique (pression d'essai = 2 x pression de conception, maintenue pendant 30 secondes sans fuite). La pression de conception est calculée en fonction de l'épaisseur de la paroi et de la marque.
●Inspection des soudures :Les tubes ERW subissent un contrôle par courants de Foucault (inspection de soudure à 100 %), tandis que les tubes soudés à l'arc subissent un contrôle par rayons X (taux d'inspection par échantillonnage ≥ 10 %) pour détecter les défauts de soudure internes.
● Pour la transmission à basse pression (≤ 1,6 MPa, par exemple eau/gaz), le P195TR1 (procédé ERW) est recommandé pour un rapport coût-efficacité optimal. Pour le cintrage à froid (par exemple, installation de cintrage sur site), privilégiez le P195TR2.
• Pour les pressions basses à moyennes (1,6 à 2,5 MPa, comme la vapeur basse pression) : choisir le P235TR1 (ERW pour les diamètres extérieurs ≤ 219 mm, SAW pour les diamètres > 219 mm). Pour les fluides de circulation (par exemple, l’eau de refroidissement), choisir le P235TR2 pour une meilleure résistance à la fatigue.
● Pour les environnements corrosifs (par exemple, les zones extérieures, les zones industrielles humides) : un tuyau en acier galvanisé à chaud EN 10255 (épaisseur de la couche galvanisée ≥85 μm) ou un revêtement anticorrosion est recommandé pour une durée de vie prolongée.
● Pour les grands diamètres (>273 mm), le P235TR1/TR2 avec soudage à l'arc submergé (SAW) est requis pour assurer la résistance de la soudure et la stabilité du tuyau.
Nos tuyaux de gaz galvanisés subissent un processus rigoureux de galvanisation à chaud qui crée un revêtement de zinc à liaison métallurgique, offrant une protection exceptionnelle contre la rouille et la corrosion dans les environnements difficiles.
Le tuyau de gaz galvanisé est doté d'un revêtement de zinc uniforme qui résiste à l'abrasion physique et à la dégradation environnementale, garantissant des performances fiables et une longévité prolongée avec un minimum d'entretien.
Fabriqués conformément à la norme EN10255 et à d'autres normes reconnues, tous les tuyaux de gaz galvanisés garantissent une qualité, une sécurité et une fiabilité de performance constantes.
La combinaison de sa durabilité, de ses faibles besoins d'entretien et de sa longue durée de vie fait de ce tuyau de gaz galvanisé un choix économiquement avantageux pour les projets gaziers.
1. Tube en acier galvanisé à chaud prêt à l'emploi avec personnalisation complète
Nous fournissons des tuyaux de gaz galvanisés de précision avec des services de personnalisation complets.
Nous proposons une découpe précise aux longueurs et tolérances spécifiées.
Fournir des services de filetage personnalisés pour des connexions sécurisées
Effectuer le perçage et la fabrication avec précision conformément à vos plans techniques.
Fournissez des solutions de tuyauterie de gaz galvanisée qui s'intègrent parfaitement à vos projets.
2. Assurance qualité certifiée
Chaque tube en acier galvanisé à chaud est soumis à des tests rigoureux et à un contrôle de qualité strict.
Fournir un certificat d'essai en usine EN 10204 3.1 complet avec chaque expédition
Organiser des réunions de vérification des antécédents (MTC) de niveau 3.2 avec témoin tiers pour les applications critiques
Tous les tuyaux de gaz galvanisés sont strictement conformes aux normes internationales.
Un service après-vente complet garantit la satisfaction totale du projet
3. Assistance technique fiable
L'équipe technique fournit des conseils professionnels sur les applications des tuyaux de gaz galvanisés
Proposer des solutions personnalisées pour répondre aux exigences spécifiques des projets
Assurez une performance optimale de tous les produits de tuyauterie à gaz galvanisés.
Maintenir une communication constante tout au long de l'exécution du projet
Fournir de la documentation technique et des services de support
Notre engagement envers une personnalisation de qualité et une excellence certifiée fait de nous votre partenaire de confiance pour vos besoins en tuyaux de gaz galvanisés dans diverses applications industrielles.

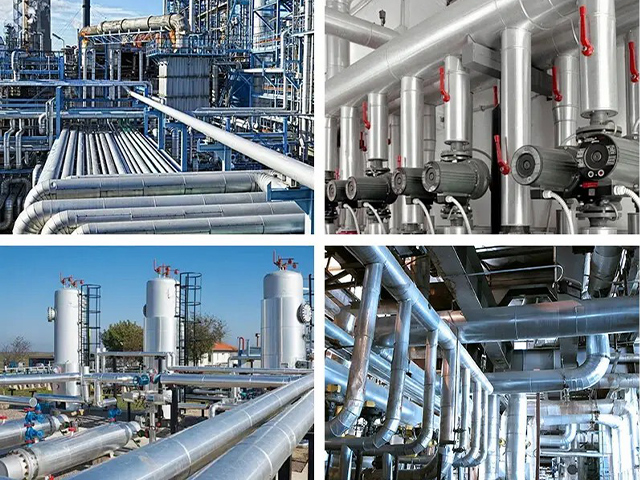

Nos tubes et tuyaux en acier galvanisé EN10255 pour gaz offrent des performances sûres et fiables pour diverses applications. Ils sont parfaitement adaptés aux bâtiments résidentiels et commerciaux, en tant que conduites principales et de service, garantissant ainsi la sécurité des occupants.
Dans les milieux industrielsLes tubes et tuyaux en acier galvanisé EN10255 alimentent en gaz de manière fiable les équipements et les machines.
Pour les réseaux de gaz municipauxLes tuyaux et tubes en acier galvanisé pour gaz EN10255 servent de conduites de distribution souterraines robustes (avec une protection anticorrosion supplémentaire si nécessaire).
De plus, les conduites de gaz galvanisées sont parfaitement compatibles avec les systèmes GPL et GNL. Conçues pour une durabilité et une étanchéité optimales, elles constituent le choix universel pour un transport de gaz sécurisé.
Contactez les experts en tuyaux de gaz galvanisés de Hainan Yuan Steel Pipe
Hainan Yuan Steel Pipe s'engage à offrir à ses clients la meilleure sélection de tuyaux de gaz galvanisés. Notre personnel qualifié est à votre disposition pour vous aider à trouver le tuyau de gaz galvanisé qui répond à vos besoins.
CONTACTEZ-NOUS pour discuter des options de tubes et tuyaux en acier galvanisé EN10255 ou autres tuyaux en acier les mieux adaptés à votre prochain projet.DEMANDER UN DEVISPour connaître les prix aujourd'hui.
