En ce qui concerne les applications à haute température et haute pression,Tuyau sans soudure en acier au carbone ASTM A106est l'un des matériaux les plus couramment utilisés dans l'industrie mondiale de la tuyauterie. Les ingénieurs, les entreprises d'ingénierie, d'approvisionnement et de construction (EPC) et les acheteurs sont fréquemment confrontés à une question cruciale :Quelle est la réelle différence entre la norme ASTM A106 de grade B et de grade C ?
À première vue, les grades B et C de l'A106 peuvent sembler presque identiques. Ils partagent la même norme, des compositions chimiques similaires et des applications qui se chevauchent. Cependant, en y regardant de plus près, on constate des différences.différences importantes en matière de mécanique, de performance et de coûtqui ont un impact direct sur la sécurité, la durée de vie et les budgets des projets.
Dans ce guide complet, nous allons tout vous expliquer clairement, sans jargon inutile. À la fin, vous saurez exactement…Quand utiliser un tuyau en acier A106B, quandA106 Grade CCela paraît plus logique, et voici comment les tuyaux ASTM A106 se comparent aux tuyaux galvanisés ASTM.dans des applications concrètes.

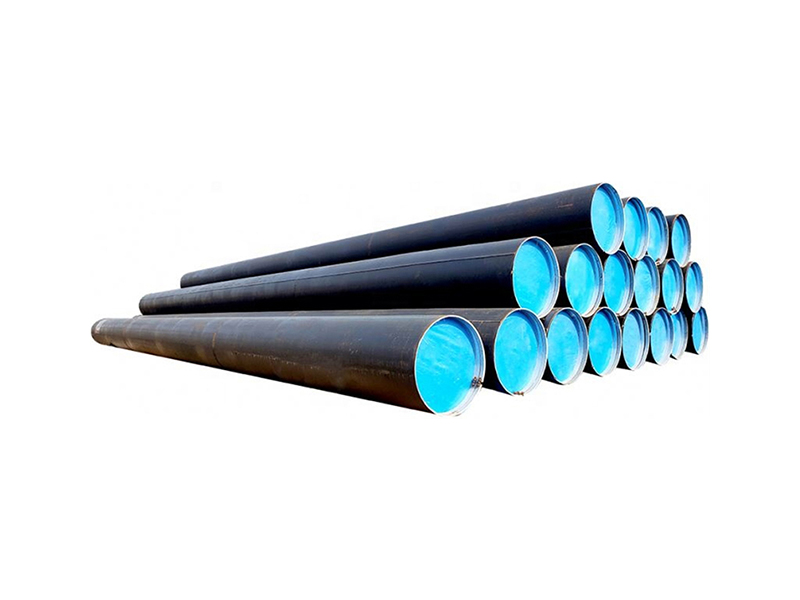

Comprendre les tubes en acier au carbone sans soudure ASTM A106
Avant de comparer les notes, établissons ce qui suit :Tuyau sans soudure en acier au carbone ASTM A106C'est effectivement le cas.
La norme ASTM A106 est une spécification publiée par ASTM International qui couvretuyau sans soudure en acier au carbone pour service à haute températureContrairement aux tuyaux soudés, ces tuyaux sont fabriqués sans joint de soudure, ce qui leur confère une résistance à la pression supérieure et une solidité uniforme.
Caractéristiques principales des tuyaux ASTM A106
construction sans joint
Conçu pour les environnements à haute température et à haute pression
Couramment utilisé dans les centrales électriques, les raffineries, les installations pétrochimiques et les chaudières.
Disponible en niveaux A, B et C (le niveau B étant le plus courant).
Parmi ceux-ci,Tuyau en acier A106BetNote Cusage industriel dominant.
Tube en acier ASTM A106 Grade B
Si le tuyau ASTM A106 avait un « réglage par défaut », ce seraitA106 Grade B.
Pourquoi le grade B A106 est-il si populaire ?
Le tube A106 Gr B offre un excellent compromis entre résistance, disponibilité et coût. Suffisamment robuste pour la plupart des applications à haute température, il reste économique et facile à trouver.
Propriétés mécaniques des tubes en acier A106B
Résistance à la traction minimale :415 MPa (60 000 psi)
Limite d'élasticité minimale :240 MPa (35 000 psi)
Ces valeurs fonttuyau a106 gr bAdapté à une large gamme de systèmes sous pression sans surdimensionner le projet.
Applications courantes
oléoducs et gazoducs
Lignes de vapeur
Chaudières et échangeurs de chaleur
Raffineries et usines pétrochimiques
En bref,ASTM A106Best le « choix sûr » lorsque les conditions du projet sont exigeantes mais pas extrêmes.
Norme ASTM A106 Grade C : Résistance supérieure pour des conditions plus difficiles
Passons maintenant àASTM A106 Grade C.
La qualité C est conçue pour les applications oùrésistance accrue et meilleure résistance à la pressionsont nécessaires. Il contient plus de carbone que le grade B, ce qui améliore directement ses performances mécaniques.
Propriétés mécaniques de l'acier inoxydable ASTM A106 de nuance C
Résistance à la traction minimale :485 MPa (70 000 psi)
Limite d'élasticité minimale :275 MPa (40 000 psi)
Ce gain de résistance peut paraître anodin sur le papier, mais dans les systèmes soumis à de fortes contraintes, il peut faire la différence entre une fiabilité à long terme et une défaillance prématurée.
Là où la note C excelle
pipelines à très haute pression
Systèmes de production d'énergie critiques
Environnements de service sévères
Applications nécessitant une épaisseur de paroi plus fine et une résistance plus élevée
Si la catégorie B est le cheval de bataille,La catégorie C est la catégorie spécialiste des travaux lourds.
Composition chimique : Différences entre les grades B et C
Ces deux qualités relèvent de la même norme ASTM A106, mais leurs compositions chimiques ne sont pas identiques.
Principales différences chimiques
teneur en carbone
Grade B : Faible teneur en carbone
Grade C : Teneur en carbone plus élevée
Cette teneur plus élevée en carbone est la principale raisonLa catégorie C est plus résistanteCependant, cela affecte également la soudabilité et le coût.
Impact sur la performance
Plus de carbone = plus de résistance
Teneur en carbone plus élevée = soudabilité légèrement réduite
Plus de carbone = coût des matériaux plus élevé
C’est pourquoi de nombreux ingénieurs restent fidèles àASTM A106Bsauf si une force supérieure est absolument nécessaire.
Comparaison des performances en matière de pression et de température
L'un des principaux facteurs de décision entreTuyau en acier A106Bet la catégorie C correspond aux performances sous pression et à la chaleur.
Tuyau ASTM A106 en service à haute température
Les deux niveaux conviennent à :
températures élevées
environnements de dilatation thermique
Chauffage et refroidissement cycliques
Cependant,La qualité C offre de meilleures performances aux niveaux de pression extrêmes., permettant aux concepteurs de :
Réduire l'épaisseur de la paroi
Augmenter les marges de sécurité
Prolonger la durée de vie
Pour des températures modérément élevées,Tuyau A106 gr Bfonctionne parfaitement. Dans des conditions extrêmes,La note C procure une tranquillité d'esprit.
Comparaison des coûts : ASTM A106 Grade B vs Grade C
Le coût est toujours un facteur important.
Pourquoi les tuyaux en acier ASTM A106 Grade B sont plus économiques
teneur en alliage plus faible
Disponibilité mondiale accrue
Fabrication et soudage simplifiés
Pourquoi la norme ASTM A106 Grade C coûte plus cher
teneur en carbone plus élevée
exigences de force accrues
Contrôle de qualité plus rigoureux
Dans la plupart des projets,La norme ASTM A106B offre le meilleur rapport coût-performanceLa qualité C est généralement réservée aux applications spécialisées où sa résistance accrue justifie son prix plus élevé.
Considérations relatives à la soudabilité et à la fabrication
Si votre projet implique des travaux de soudure importants, cette section est essentielle.
Tuyau en acier ASTM A106B
Excellente soudabilité
Largement compatible avec les procédures de soudage standard
Risque de fissuration réduit
Tuyau en acier ASTM A106 Grade C
Soudabilité légèrement réduite
Nécessite un contrôle de soudage plus strict
Peut nécessiter un préchauffage ou un traitement thermique après soudage
Pour les projets nécessitant une fabrication importante,Le tuyau A106 gr B est souvent le choix le plus sûr et le plus rapide..
Quel niveau scolaire choisir ? Guide pratique de décision
Vous hésitez encore ? Voici une façon simple de vous décider :
Choisissez un tube en acier ASTM A106B si :
Votre projet implique un service standard à haute température
L'efficacité des coûts est importante
Le soudage et la fabrication sont des activités importantes
Les niveaux de pression sont modérés à élevés
Choisissez un tube en acier ASTM A106 Grade C si :
Les niveaux de pression sont extrêmement élevés
Les marges de sécurité doivent être maximisées.
L'épaisseur de la paroi doit être minimisée.
La durabilité à long terme sous contrainte est essentielle
Pour la plupart des projets industriels dans le monde,Le tuyau en acier A106B reste la solution privilégiée.
Normes industrielles communes et compatibilité
Ces deux qualités sont couramment utilisées ensemble :
Codes de tuyauterie ASME B31.1 / B31.3
Spécifications des centrales électriques et des raffineries
exigences des projets pétroliers et gaziers
Cette acceptation généralisée est une autre raisonLe tuyau ASTM A106 domine le marché.
Foire aux questions
La norme ASTM A106B est-elle plus résistante que la norme A53 ?
Oui.ASTM A106Boffre de meilleures performances à haute température et une meilleure résistance à la pression que la norme ASTM A53.
Les tuyaux ASTM A106 peuvent-ils être galvanisés ?
Techniquement oui, mais c'est rare.Tuyaux galvanisés ASTMsont généralement spécifiées selon différentes normes optimisées pour l'adhérence du revêtement et la résistance à la corrosion.
La note C est-elle toujours meilleure que la note B ?
Pas nécessairement. La note C est plus élevée, maisLe tuyau A106 gr B est souvent plus pratique et plus économique..
Réflexions finales
Comprendre la différence entreASTM A106 Grade B et Grade CIl ne s'agit pas simplement d'un exercice technique, mais d'une décision stratégique qui a une incidence sur la sécurité, les performances et les coûts.
Tuyau sans soudure en acier au carbone ASTM A106est la solution idéale pour les services à haute température
Tuyau en acier A106Boffre le meilleur équilibre entre résistance, coût et soudabilité
Note Cest idéal pour les applications à pression extrême
Tuyaux galvanisés ASTMservent un objectif totalement différent, axé sur la protection contre la corrosion
En cas de doute, la plupart des ingénieurs font confiance à leurs ingénieurs.ASTM A106B—et à juste titre. Elle a fait ses preuves au fil de décennies d'utilisation industrielle, offrant une fiabilité là où elle compte le plus.
Si vous choisissez le matériau de tuyauterie pour votre prochain projet, choisir la bonne qualité deTuyau ASTM A106peut faire toute la différence entre une performance moyenne et un succès à long terme.
